使用世界最小级别小型封装 用于车载(符合AEC-Q100)18V操作驱动器Tr内置500mA 同步整流降压DC/DC转换器

来源:特瑞仕半导体 日期:2020-12-22

特瑞仕半导体株式会社(日本东京都中央区 董事总经理:芝宫 孝司 第一东京证券交易所:6616,以下简称“特瑞仕”)开发了用于车载(符合AEC-Q100)18V操作驱动器Tr内置,输出电流500mA,同步整流降压DC/DC转换器XD9263/XD9264系列。

近年来,由于ADAS(高级驾驶支持系统)和自动驾驶的改进,对应感测和观看应用的车载摄像机在一台车上安装数量正在增加。减少照相机模块中的电流消耗以及省空间化的需求也随之而来。此次所开发的XD9263 / XD9264系列是18V操作,500mA输出电流,具有内置驱动器Tr的同步整流降压型DC/ DC转换器,可满足上述市场要求,是最适用于车载摄像头模块的电源IC。

该产品的输入电压范围为3.0V~18.0V,可对应导航和其他ECU提供的电压。输出电压范围为1.0V~15.0V(精度±1.5%),工作频率为2.2MHz。
控制方式可以从PWM控制(XD9263)和PWM/PFM自动切换控制(XD9264)中选择,从轻负载到重负载的整个负载范围内实现了高效率和低纹波电压。
软启动功能已被内部设置为1.0ms(TYP。),还可以通过外部电阻和电容任意调整。保护功能包括过流限制,自动复位(XD9263D / XD9264D),积分闩锁(XD9263C / XD9264C)和热关断。也可通过电源良好(Power Good)功能监视输出电压的状态,以及可组合软启动功能控制输出电压序列。

可根据用途选择引脚封装SOT-25和小型封装USP-6C(1.8 x 2.0 x h0.6 mm)。

该产品符合车载IC质量标准AEC-Q100 2级(105°C),根据客户要求可提供PPAP文件,可以放心将该产品用于车载应用产品。

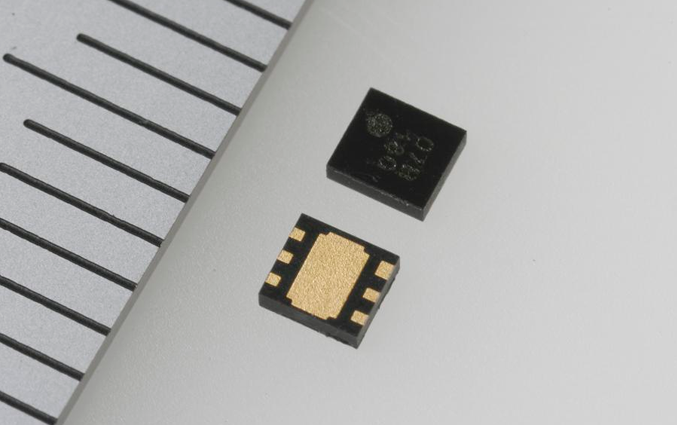

▲USP-6C 封装
(1.8 x 2.0 x 0.6mm)
